Sous Stations 3200 V

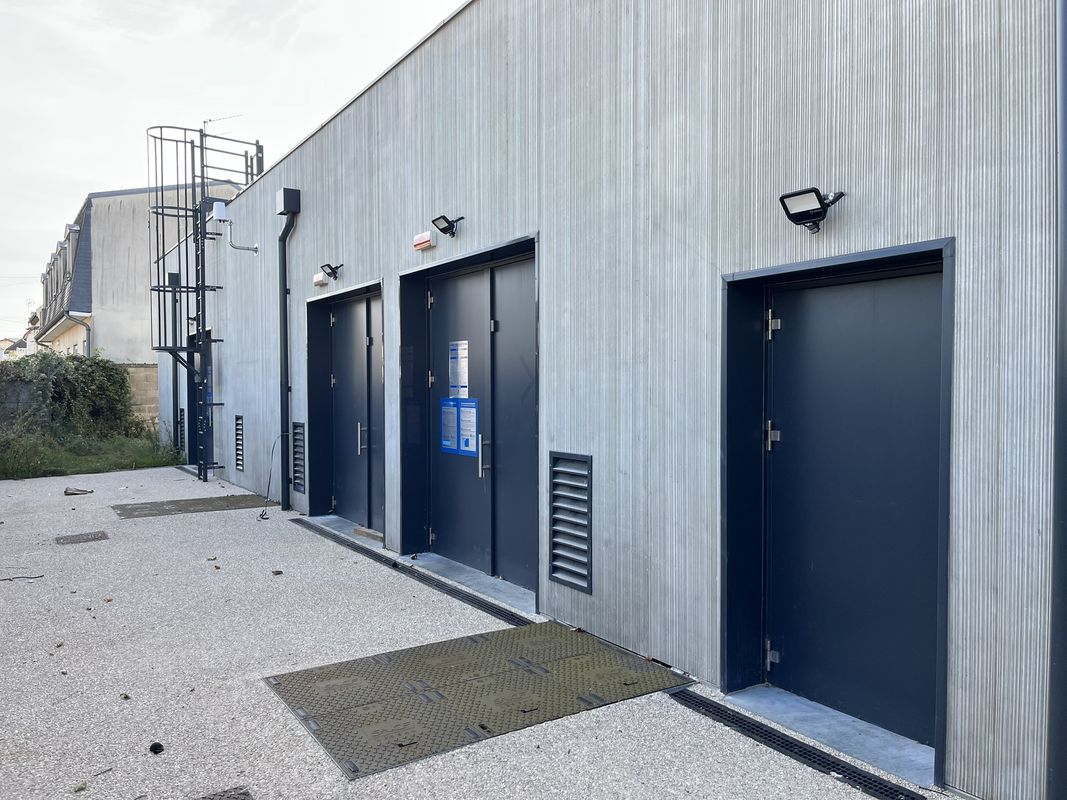

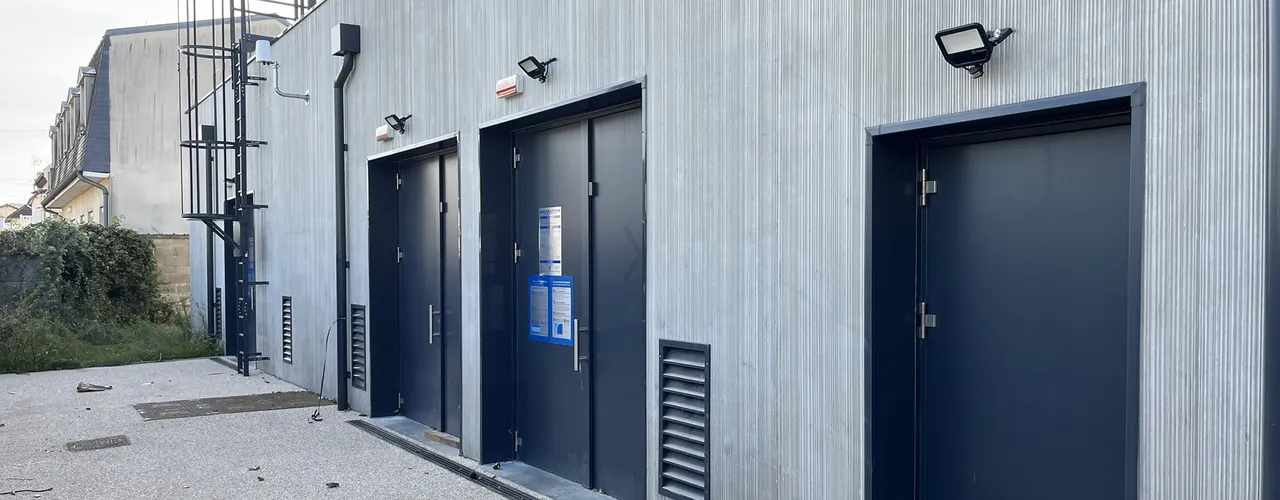

Création des sous-stations du réseau 3200 V

Description du projet


Le présent projet traite de la création de cinq sous stations 20 kV / 3200 V respectivement sur les sites de Aulnay, Saint Denis, Mitry, Les Fruitiers et Ermont Epluches. Ces sous-stations sont destinées à l’alimentation des Equipements d’Alimentation des Lignes Électrifiées des différents tronçons 3200 V affiliés aux sites précités plus haut.

Ce projet se scinde en deux lots : le lot énergie électrique et le lot tout corps d’état.

Les prestations attendues de l’entreprise travaux dans ce marché sont les suivantes :

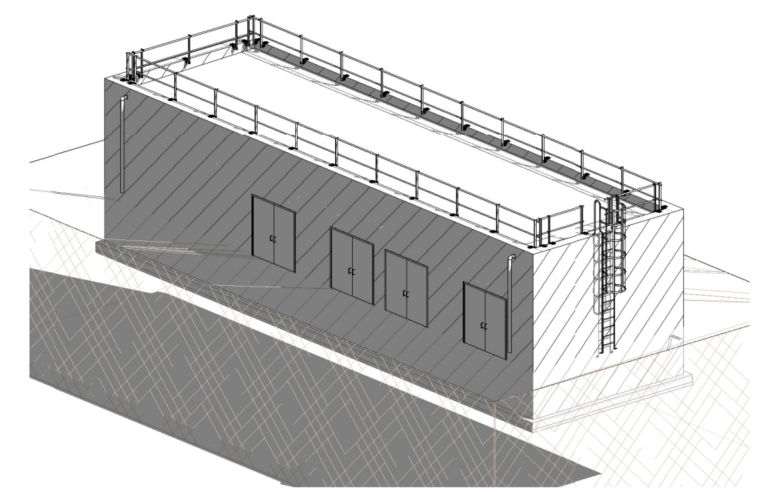

  • Les travaux de génie civil et tout corps d’état pour la construction du bâtiment de la sous station sur chacun des sites.
  • La fourniture et la pose de tous les équipements électriques HT/BT de la sous station 3200 V : transformateurs, cellules HT, etc.
  • La fourniture et la pose de câbles HT et BT.
  • La mise à la terre et le raccordement des installations.

Nos Prestations


Dans le cadre de ce marché, TRACTEDIS réalise l’ensemble des études de la phase DCE du lot énergie électrique.

Entre autres TRACTEDIS :

  • Rédige le cahier des clauses techniques particulières (CCTP).
  • Réalise l’estimation des coûts de la réalisation des travaux du marché.
  • Produit des documents justifiant les études réalisées (note de calcul de dimensionnement HT/BT, schéma unifilaire, bilan de puissance, etc.).
  • Présente un phasage travaux et l’organisation des travaux du marché (planning).

Une fois la phase DCE réalisée, TRACTEDIS participe également à la phase Assistance pour la passation de Contrat Travaux ACT du projet. Pour ce faire TRACTEDIS :

  • Réalise la notation technique des différentes réponses à l’appel d’offre.
  • Participe aux réunions de présentations des entreprises sélectionnées.
  • Réalise la notation technique des BAFO des entreprises.
Schéma Unifilaire site de Aulnay.

Maître d’Ouvrage :  SNCF RESEAU


Date de l’intervention : Octobre 2021


Maître d’Œuvre : SETEC Ferroviaire / TRACTEDIS


Entreprise Travaux GC : Jérôme Monnéry Architecte
